Instalacje antenowe w radiokomunikacji
RG213 Premium Satec

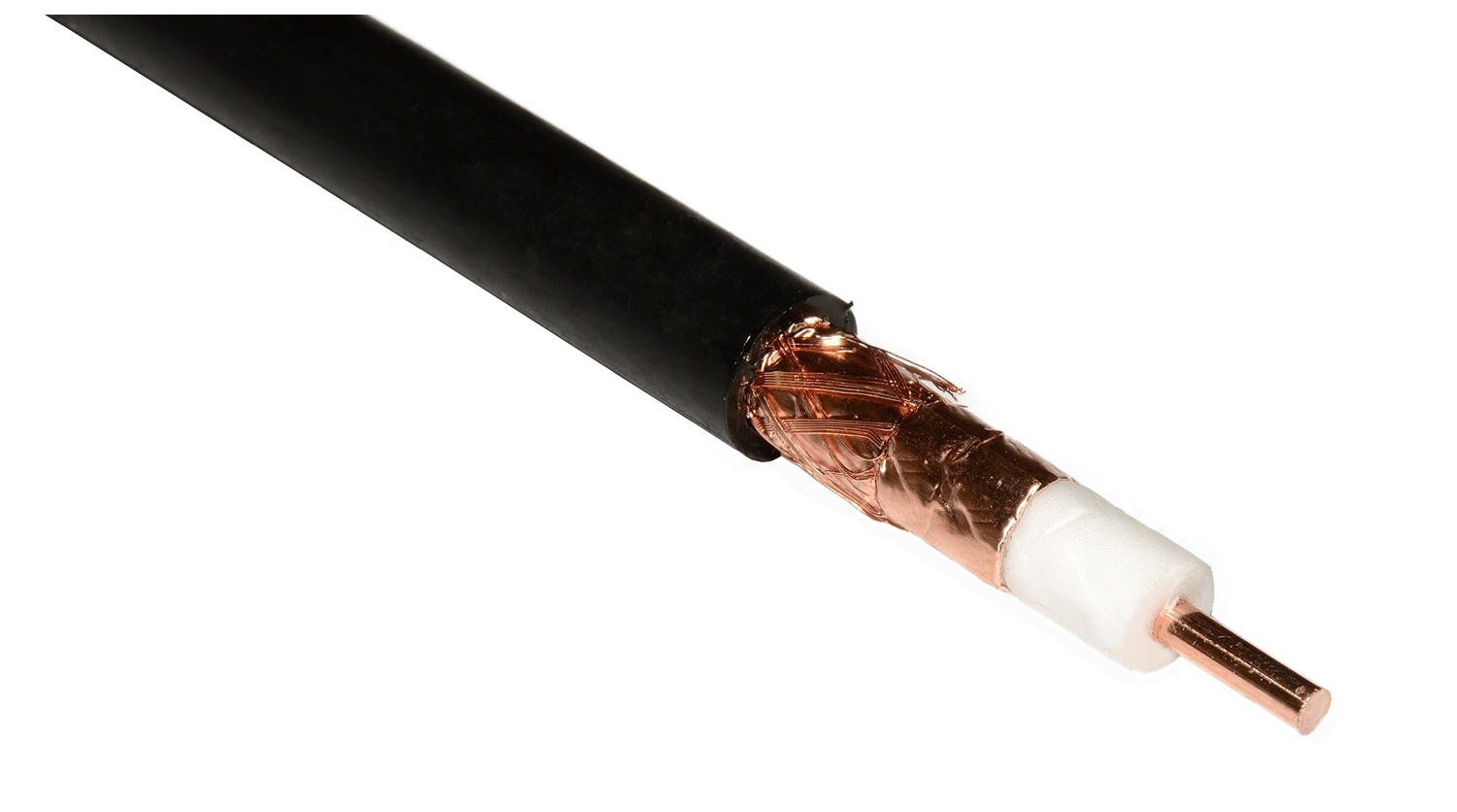

H1000 Belden Venlo Holland
RG58 Flex Satec
H-155
Przykładowe kable koncentryczne używane w radiokomunikacji
CNT400 Andrew
Ważne
Proste instalacje antenowe jak stacje wnętrzowe, odłączniki radiowe i podobne obiekty w których odległości między anteną a stacją radiową są niewielkie, stosuje się kable typu H1000, RG213 lub podobne. Kable te są stosunkowo elastyczne, łatwe
w ułożeniu i mocowaniu.
w ułożeniu i mocowaniu.
W instalacjach na wyższych masztach rurowych lub kratowych, gdzie długość kabla antenowego wynosi nawet kilkadziesiąt metrów stosuje się (ze względu na znaczne średnice głównego fidera) dodatkowy jumper łączący antenę z głównym kablem i dodatkowe uziemiacze.
W zależności od długości trasy i częstotliwości pracy radiotelefonu stosuje się odpowiednie rodzaje kabli fiderowych o średnicy ¼" , ½" oraz 7/8" w których przewód zewnętrzny wykonany jest nie z oplotu, lecz w postaci pełnej, karbowanej rurki.
W zależności od długości trasy i częstotliwości pracy radiotelefonu stosuje się odpowiednie rodzaje kabli fiderowych o średnicy ¼" , ½" oraz 7/8" w których przewód zewnętrzny wykonany jest nie z oplotu, lecz w postaci pełnej, karbowanej rurki.
Fider (feeder) – fizyczne okablowanie przenoszące sygnał radiowy z nadajnika do anteny lub z anteny do odbiornika, nazywane też linią transmisyjną.
(Wikipedia)

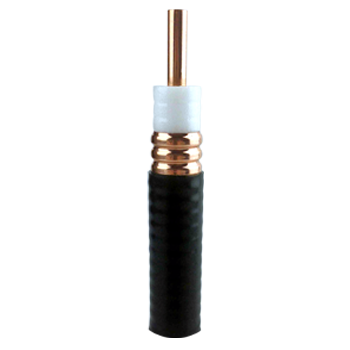

Fider ½"
